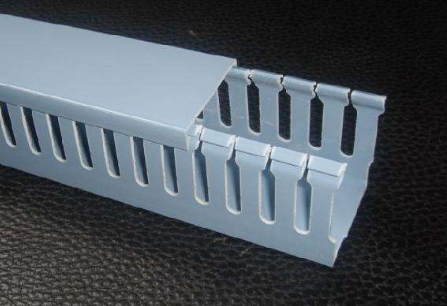

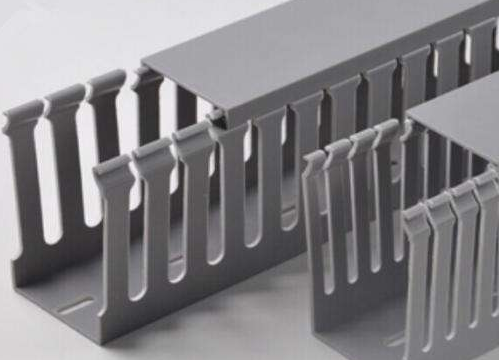

PVC线槽常见问题（补充）

　　一、料易分解、产品表面有杂色线痕

　　1、口模温度过高。应降低口模温度。

　　2、原材料及干混料热稳定性差。应检查原材料热稳定性差的原因及混合质量。

　　3、机头表面有凹陷或积料。应检查并清理机头。

　　4、口模结构不合理。应尽量消除机头内死角，减少物料在此滞留时间。

　　二、线槽表面粗糙，出现节状、云状波纹

　　1、物料混合质量差，不均匀。应检查混料工序，提高质量

　　2、机头温度较低。应适当提高机头温度。

　　3、外润滑过量。应降低外润滑剂用量。

　　4、口模内壁粘有析出物。应清理口模。

　　5、口模阻力不够。应减小滤网、滤板截面，增大挤出量。

　　三、线槽尺寸有误差、变形

　　1、真空度不够，定型模缝隙堵塞。应提高真空度，清理定型模缝隙。

　　2、牵引太快，挤出量不足。应适当降低牵引速度，提高转速。

　　3、冷却定型不够。检查冷却水槽水温。

　　四、产品表面有析出

　　1、配方组分中有一定量的低分子挥发物，在混合挤出过程中排出效果不好。应尽量少用或不用低分子物质，用高分子物质替代。

　　2、低熔点的润滑剂与配方中其他组分相容性差。应选用高熔点的润滑剂或尽量减少润滑剂的用量。

　　3、挤出口模温度偏低且与定型口模靠得太近。应适当提高挤出口模温度。

　　4、定型真空度过大，减小真空度。

　　五、线槽内壁粗糙

　　1、螺杆转速太快。应降低螺杆转速。

　　2、料筒温度偏低。应适当提高机筒温度。

　　3、物料水分及挥发物含量高。应清理管道，提高排气真空度。

　　4、原料塑化不好。

　　六、白色线槽变色

　　1、钛白粉质量不合格。应选用合格的金红石型钛白粉。

　　2、群青引发变色。应用进口的经过耐酸处理的群青，以防止硫污染。

　　3、以铅、镉为稳定剂的线槽与硫化物接触而发生硫污染。配方中加入铅、镉等金属离子包覆剂、螯合剂。推荐尚诺牌环保钙锌复合稳定剂。

　　4、稳定剂质量差。推荐尚诺牌环保钙锌复合稳定剂，它拥有完整的热稳定性以及润滑剂系统，初期着色优，长效稳定性良好;耐候性以及耐硫化污染性能良好。

　　5、增韧剂建议使用ACR类，耐老化效果远远好于CPE。

　　七、产品发脆

　　1、原料塑化不好或者塑化过度，前者可通过添加促进塑化的助剂，后者可降低温度或者降低生产温度和挤出速度。

　　2、物料混合质量差，不均匀。应检查混料工序，提高质量。

　　3、外润滑过量，可减少其用量。

　　4、钙粉太多或者钙粉目数太低，可减少钙粉用量或者选用目数高或者具有活性的碳酸钙。

　　5、增韧剂添加过少或者质量不好。

　　新型PVC增强改性剂

　　小产品，大功效。可用于各类PVC行业。是您提高质量，降低成本的不二之选。产品原装进口，质量保证。

　　大大促进塑化，提高钙粉与PVC的分散性和相容性，增加产品强度和韧性，改善表面光泽度。可完全替换ACR加工助剂，减少增韧剂的用量。降低成本5%~10%。
